? ?現代化都市，高樓林立，集繁華與美麗于一體。高樓大廈，是現代化都市的一個(gè)標志，而它的匠心獨運，構成了一幅美麗畫(huà)卷。隨著(zhù)鏡頭不斷拉近，我們卻看到了一些掩藏于末端的細小的瑕疵，鋁板幕墻流淚、玻璃幕墻花臉、石材幕墻污染，這一切看似不美的地方，僅僅是因為一次錯誤的選擇……
? ?怎樣避免這些小瑕疵，還幕墻建筑一個(gè)盛世美顏。
原理：密封膠選擇是關(guān)鍵
? ?建筑幕墻的優(yōu)良耐候防水密封系統能夠有效地降低能耗，保護建筑物內部結構不被銹蝕破壞、-內裝飾不受雨水的侵蝕，從而保證整個(gè)工程的持久穩定性，避免大量的后期維護投入。但在很多幕墻案例中，出現了一些不同原因導致的失效問(wèn)題。確保建筑幕墻的耐候防水密封系統性能的關(guān)鍵部位是密封膠。
措施：設計到選材，皆要正確
幕墻接縫設計計算：

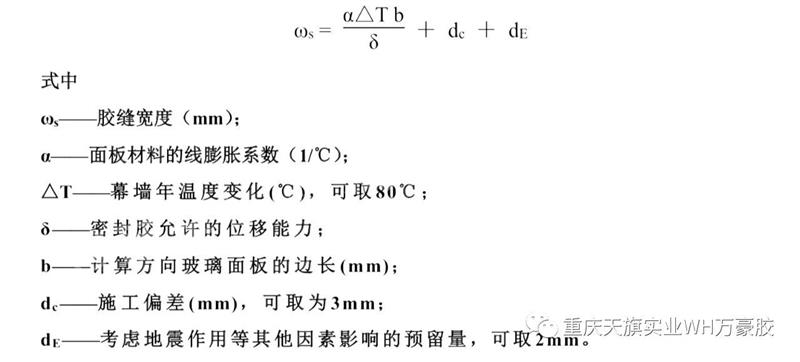

? ?人們經(jīng)常發(fā)現密封膠使用在幕墻接縫時(shí)，時(shí)有發(fā)生開(kāi)裂的現象，特別是在季節變換時(shí)，晝夜溫差特別大，溫度降低時(shí)板片收縮后對密封膠的過(guò)度拉伸造成。這主要是由于密封膠的位移能力達不到實(shí)際使用要求。設計師在計算接縫密封膠寬度時(shí)，除了板片的熱脹冷縮外，還要考慮下列因素，例如樓層的動(dòng)荷載引起的位移，安裝誤差等。一般幕墻接縫寬度設計參考《JGJ 102-2003玻璃幕墻工程技術(shù)規范》中條文說(shuō)明4.3.9的公式計算幕墻接縫需要的最小寬度：
? ?設計師在進(jìn)行設計時(shí)需選用合理位移能力的密封膠，避免因密封膠位移能力不夠而造成開(kāi)裂，密封膠的位移能力還應有國家權威檢驗中心報告作為依據。同時(shí)還需要注意各種幕墻自身需求的最小接縫寬度，例如玻璃幕墻接縫寬度應能滿(mǎn)足玻璃和膠的變形要求，并不宜小于10mm。

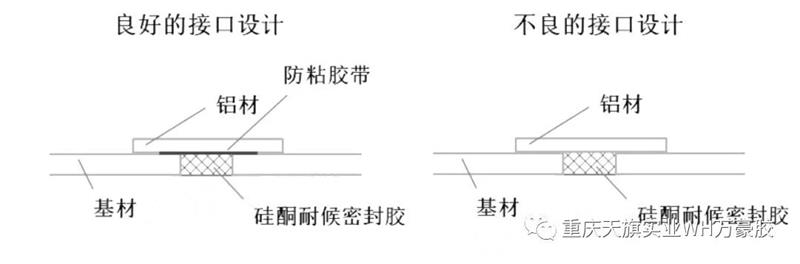

圖1 較淺移動(dòng)性接縫良好和不良設計示意圖
? ?在設計時(shí)還應該注意，對于較深的接縫應采用PE泡沫棒填充，以控制密封膠的厚度；對于較淺的接縫，用防粘膠帶將密封膠與底部隔離開(kāi)來(lái)（圖1）。因為密封膠在接縫內應形成兩面粘結適應接縫在溫度變化時(shí)的冷拉熱壓變化，而不是三面粘結。當三面粘結現象發(fā)生時(shí)，密封膠可承受的位移能力只有設計值的15%左右。采用防粘膠帶或PE泡沫棒均能夠有效避免三面粘結。否則，密封膠在受外力作用時(shí)，容易被撕裂，將失去密封和防止滲漏的作用。
接縫密封膠的選擇：
? ?目前，市面上用于耐候防水的密封膠產(chǎn)品有很多：聚氨酯密封膠、聚硫密封膠、硅酮密封膠和硅烷改性聚醚密封膠等。在幕墻工程案例上，很多人都沒(méi)有注意幾種密封膠的區別，而隨意選擇在幕墻上進(jìn)行應用，經(jīng)常出現密封膠表面龜裂、粉化的現象（如圖2a），同時(shí)也需要注意選擇的密封膠品質(zhì)問(wèn)題。

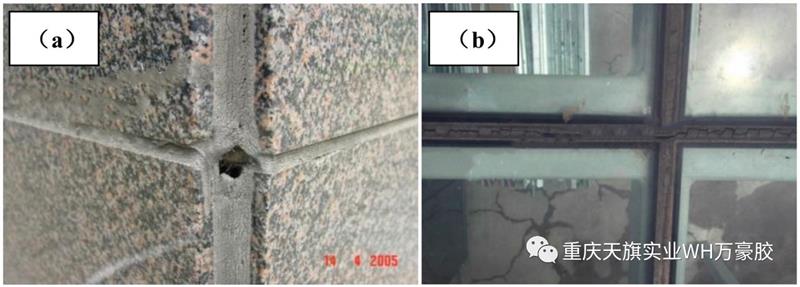

圖2 幕墻耐候密封膠開(kāi)裂：
（a）有機類(lèi)密封膠開(kāi)裂；（b）劣質(zhì)硅酮密封膠開(kāi)裂

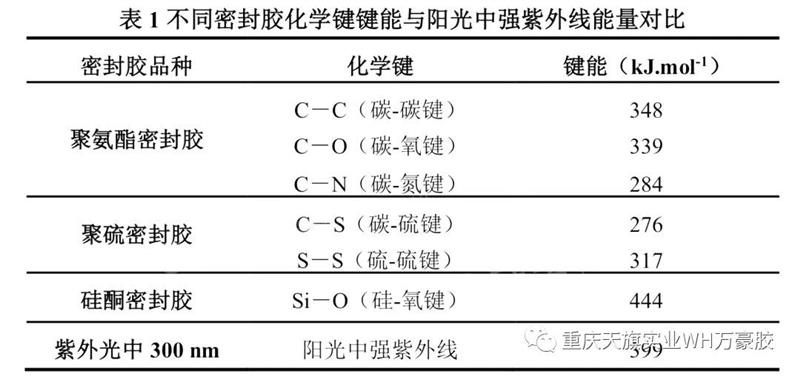

? ?由于硅酮密封膠中所使用的基礎聚合物的主鏈結構為Si－O鍵，而聚氨酯密封膠的主鏈結構為C－O鍵，C－C鍵和C－N鍵，聚硫密封膠的主鏈結構為C－S、S－S鍵。在表1中，我們對不同密封膠化學(xué)鍵鍵能與陽(yáng)光中強紫外線(xiàn)能量進(jìn)行對比，除了Si－O鍵以外，其它化學(xué)鍵鍵能都低于300 nm紫外光的能量，這就是硅酮密封膠能長(cháng)期在紫外線(xiàn)照射下仍保持良好的性能，其他密封材料在使用一段時(shí)間過(guò)后，會(huì )出現不同程度的開(kāi)裂而導致漏水，喪失了密封防水功能的根本原因。
? ?在選用密封膠進(jìn)行幕墻密封時(shí)應該首選硅酮密封膠，還需選擇質(zhì)量有保證的產(chǎn)品，不能貪圖便宜，選擇添加大量“白油”的硅酮密封膠。因為“白油”價(jià)格低廉，并且能讓剛打出來(lái)的密封膠表面更加光澤亮麗，一些不負責任的廠(chǎng)家甚至以此作為賣(mài)點(diǎn)。但隨著(zhù)白油的逐漸揮發(fā)，造成膠體本身硬化，容易開(kāi)裂（如圖2b）。使用硅酮密封膠時(shí)還應該注意產(chǎn)品保質(zhì)期，產(chǎn)品過(guò)期后使用容易導致膠縫產(chǎn)生氣泡、性能降低或者是不固化的問(wèn)題。
夾膠玻璃
? ?隨著(zhù)現代建筑設計要求越來(lái)越通透和更多的采光要求，同時(shí)加上安全的考量，越來(lái)越多的夾膠玻璃被應用到全玻璃墻和采光頂上，這樣的接縫設計對膠的選擇提出更高要求。有時(shí)候選擇不當會(huì )造成夾膠玻璃的邊緣脫膠現象（圖3）。

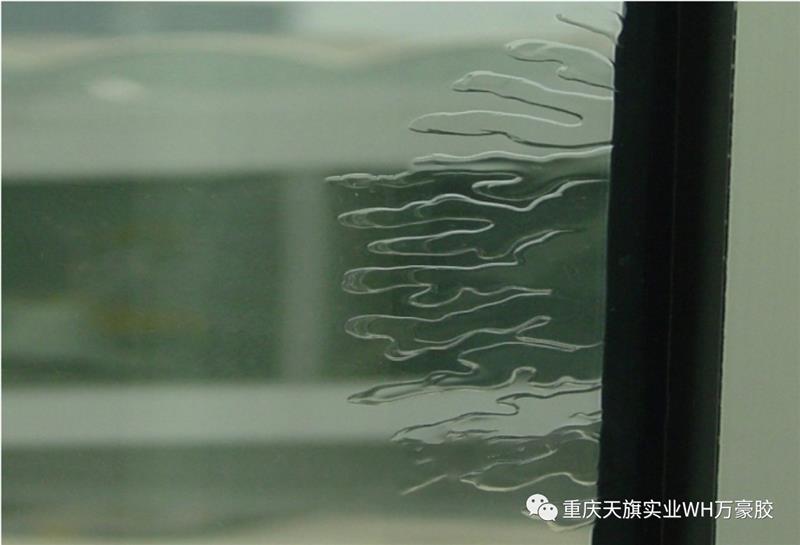

圖3 夾膠玻璃和密封膠發(fā)生脫膠現象
? ?發(fā)生脫膠現象是因為密封膠固化時(shí)會(huì )釋放固化副產(chǎn)物，可分為酸性和中性?xún)煞N，這些副產(chǎn)物會(huì )滲透到夾膠玻璃的PVB夾層并與之發(fā)生化學(xué)反應，產(chǎn)生脫膠現象。脫膠現象的程度與密封膠的固化類(lèi)型和成分有關(guān)，酸性固化的密封膠對PVB影響最嚴重，隨著(zhù)時(shí)間，可產(chǎn)生深達幾厘米的脫膠現象，而且如果密封膠配方里添加了越多的填充物，產(chǎn)生脫膠的現象越嚴重。中性固化的密封膠也會(huì )產(chǎn)生脫膠現象，只是影響程度沒(méi)有酸性密封劑嚴重，但是也會(huì )帶來(lái)美觀(guān)問(wèn)題，不同配方的中性固化密封膠產(chǎn)生脫膠的效果不同。因此，在夾膠玻璃接縫設計時(shí)，應選擇質(zhì)量可靠，被證明可用的密封膠。
石材幕墻
? ?現代幕墻使用了越來(lái)越多的石材幕墻，以追求美學(xué)和建筑風(fēng)格的完美搭配。但是，石材接縫的設計和要求比一般的玻璃和鋁板接縫要求更高。除了正常的伸縮接縫要求外，石材接縫還有防污染的要求。所謂污染，就是密封膠里的液體成分（如塑化劑，沒(méi)有反應或未反應完的聚合物，抗氧化劑或其他液體成分的添加劑）通過(guò)毛細管滲透原理，滲透到多孔性或微多孔性材質(zhì)而引起接縫周?chē)a(chǎn)生有顏色的帶狀（圖4）。

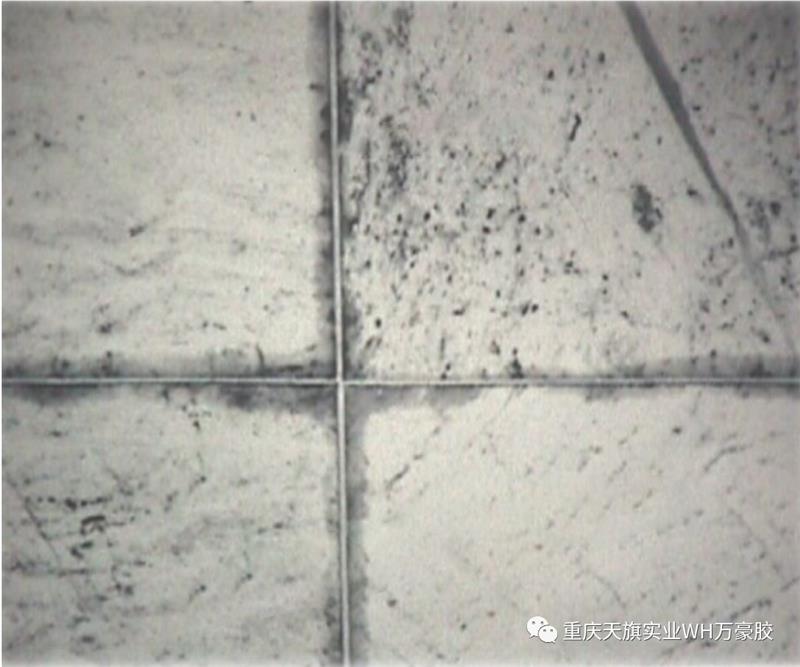

圖4 石材幕墻接縫被密封膠污染
? ?選擇石材接縫專(zhuān)用密封膠（符合GB 23261-2009石材用建筑密封膠）可以避免石材接縫的污染問(wèn)題，也可以通過(guò)石材和密封劑的污染性檢測，來(lái)確認密封膠會(huì )不會(huì )污染石材。
鋁板幕墻
? ?由于鋁板具有色澤豐富、持久、外觀(guān)形狀多樣化等優(yōu)點(diǎn)，在幕墻工程中得到廣泛應用；但在實(shí)際工程應用中，鋁板幕墻經(jīng)常出現流掛污染現象。流掛現象就是指密封膠中含有大量的游離油性物質(zhì)，隨著(zhù)時(shí)間的推移，慢慢造成接縫周?chē)霈F大面積的油污污染問(wèn)題，非常影響整個(gè)建筑物外立面的美觀(guān)（圖5）。

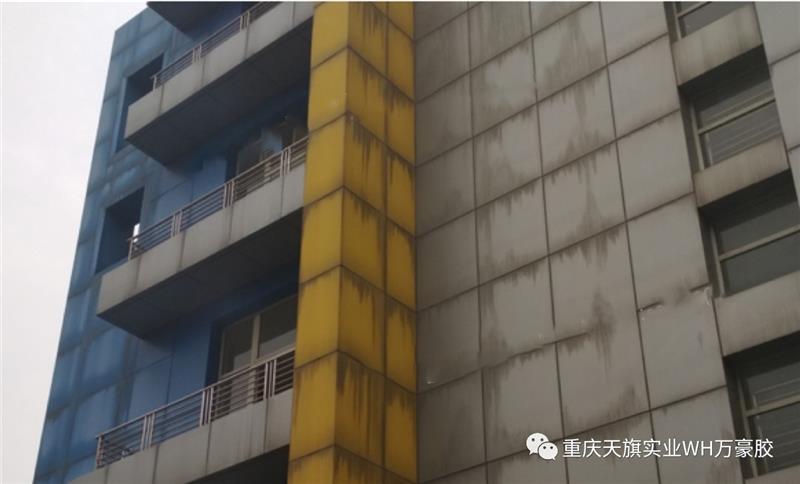

圖5 鋁板幕墻被密封膠污染流掛現象
? ?針對鋁板幕墻的應用，同樣需要注意選擇有質(zhì)量保證的產(chǎn)品，產(chǎn)品不能含有大量的油。
結論
? ?在幕墻接縫設計時(shí)，應該綜合考慮接縫的動(dòng)荷載和靜荷載，以及安裝時(shí)的誤差因素，并且針對不同的建筑材料選擇不同的密封膠，對石材接縫還要考慮防止污染因素。密封膠供應商是密封膠行業(yè)的專(zhuān)業(yè)人士，為建筑工程提供免費技術(shù)咨詢(xún)和免費檢測，并推薦合適的密封材料是他們應盡的職責。正如精妙的美容師，從根源上解決皮膚問(wèn)題，而非只是遮瑕。只有選擇合適的密封膠產(chǎn)品，才能確保幕墻工程的成功。
渝公網(wǎng)安備 50011602500487號
