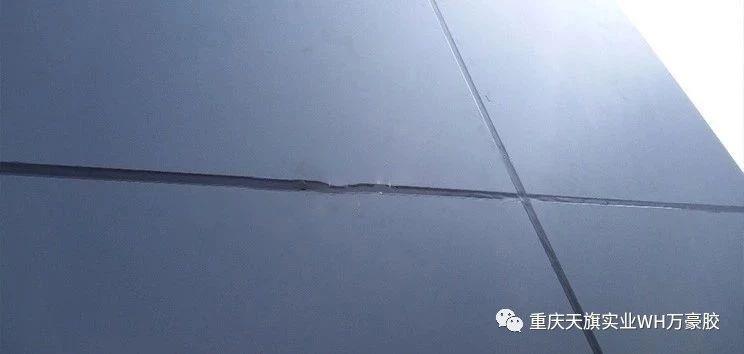

? ?起鼓現象是幕墻板片緊挨短邊膠縫中間出現連續性的不平整現象，通常在鋁板、鋁塑板等金屬幕墻上出現，玻璃幕墻的超大板片也時(shí)有發(fā)生。
為什么會(huì )出現起鼓現象？
? ?由于硅酮密封膠自身的反應機理，需要吸收空氣中的水分才能進(jìn)行固化，環(huán)境的濕度和溫度是影響其固化速度的重要因素。在固化過(guò)程中，接縫的大幅度變化會(huì )導致密封膠表面出現不平整的形狀，這些表面不平整的膠縫在最終固化之后，其內部都是實(shí)心的（空心的為氣泡）。
起鼓的主要原因是什么？
? ?“起鼓”現象產(chǎn)生的根本原因是膠在固化過(guò)程中承受較大位移形變，是密封膠固化速度、膠縫尺寸、面板材質(zhì)及尺寸、施工環(huán)境、施工質(zhì)量等因素綜合作用的結果。要解決膠縫“起鼓”現象，就必須消除上述造成“起鼓”的不利因素。
? ?而對于某一確定的工程，環(huán)境溫、濕度一般很難人為調控，面板材質(zhì)和尺寸，膠縫設計等也均已確定，那么只能從密封膠的類(lèi)型（膠位移能力與固化速度）、環(huán)境溫差變化方面進(jìn)行控制。
? ?1.溫差過(guò)大
? ?鋁的比熱容較小，只有0.88×103J/（kg·℃），而熱膨脹系數為23×10-6?m/℃左右，大約是玻璃的3倍。因此，鋁板受溫差影響更明顯，熱脹冷縮導致的變形也更大。

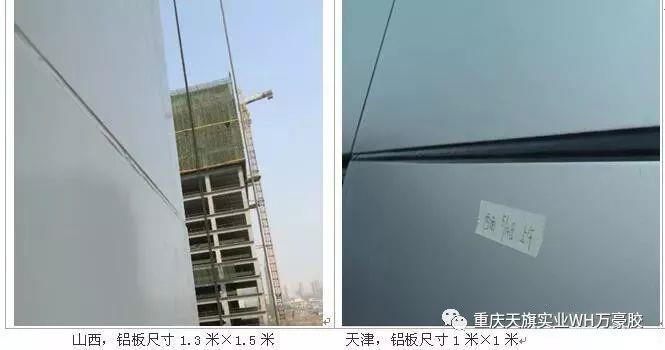

? ?鋁板幕墻有著(zhù)比玻璃幕墻高2-3倍的線(xiàn)膨脹系數（如表1所示），因此相同尺寸的鋁板比玻璃的熱脹冷縮位移尺寸大得多。通常情況下，鋁板幕墻耐候膠起鼓大多出現在冬春季節，而在夏季的西北等地區也時(shí)常會(huì )出現這種現象。膠縫起鼓的根本原因是膠體在完全固化前，因膠縫變形較大，出現冷拉熱壓。夜間溫度降低，鋁板收縮、膠縫變寬，膠體被拉伸，且此時(shí)膠體固化較慢，還沒(méi)有形成彈性體；白天溫度升高，鋁板膨脹、膠縫變窄，膠體被壓縮，此時(shí)膠體固化加快，所以被壓縮變形的膠體固化成型后就形成了起鼓。

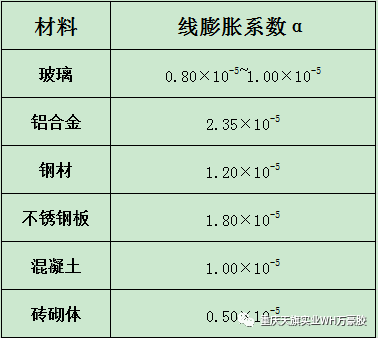

表1 不同建筑材料的線(xiàn)膨脹系數α（1/°C）
耐候密封膠接口設計Mt：
? ?熱膨脹引起的位移（Mt）=熱膨脹系數×溫度變化×材料的長(cháng)度
? ?備注：年溫度變化一般參考取值80℃

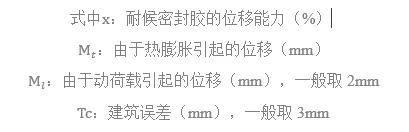

接口計算公式：

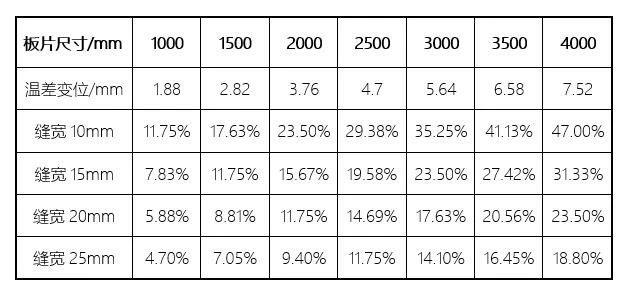

表2 不同尺寸板片膠縫寬度在溫差時(shí)的變化幅度值
備注：選擇溫差變化幅度為50℃時(shí)計算的數據
? ?從表格可以看出，相同溫度變化條件下，當板片尺寸越大時(shí)，板片接縫的變化值越大；相同板片尺寸時(shí)，選擇的接縫寬度越大時(shí)，接縫承受的變化幅度越小。針對金屬板面容易起鼓的問(wèn)題，膠縫設計寬度一定時(shí)，板片尺寸越大越容易出現起鼓問(wèn)題；相同板片尺寸時(shí)，選擇寬度相對較大時(shí)，可以一定程度降低起鼓的現象。
? ?2.?環(huán)境溫度濕度
? ?單組分建筑用硅酮耐候密封膠固化是與空氣中的水分發(fā)生反應才能固化，故環(huán)境的溫度和濕度對其固化速度均有一定影響。一般來(lái)講，溫度濕度越高，反應固化速度越快。
? ?溫度濕度較低時(shí)，固化反應速度較慢，容易出現膠縫“起鼓”現象，推薦的最佳施工條件為：環(huán)境溫度在6 ℃~40 ℃，相對濕度40%~80%，在下雨、下雪天氣情況下不能施工打膠。
? ?根據經(jīng)驗，“起鼓”現象一般比較容易發(fā)生在我國北方地區的春季和秋季，追其原因為：
? ?我國北方地區（如西北、河南、山東、北京、河北、東北、內蒙等地）的春季和秋季，空氣相對濕度較低(濕度長(cháng)期徘徊在30%RH左右)，在春秋季節早晚溫差大，白天溫度可能在20 ℃左右（這時(shí)如果天氣晴好，被太陽(yáng)照射的鋁板溫度可達60~70 ℃），而夜晚的溫度卻只有幾攝氏度，因此幕墻膠縫出現起鼓的情況比較常見(jiàn)，尤其是材料線(xiàn)脹系數較大、隨溫度變形明顯的鋁板幕墻。
? ?3. 施工不當

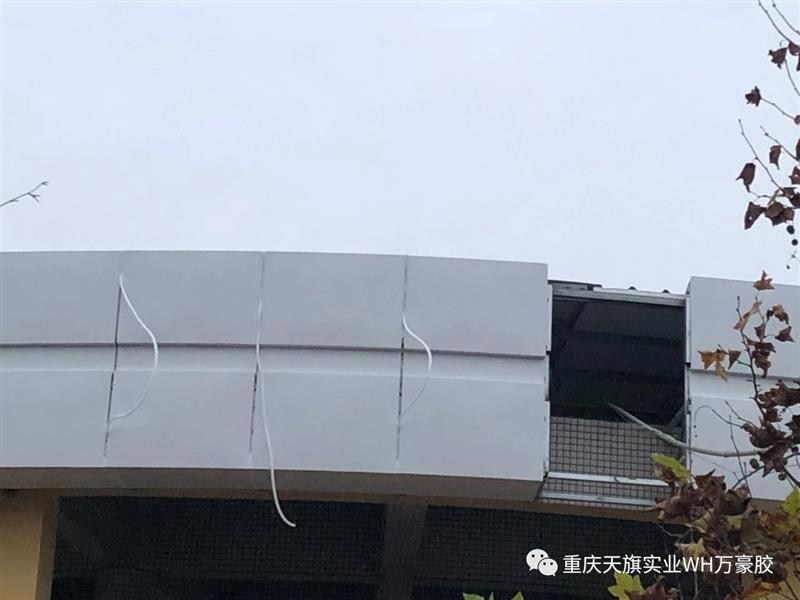

? ?由于施工前需要在膠縫處墊入泡沫棒以避免三面粘結，泡沫條棒在施膠前沒(méi)有按平，稍微有一點(diǎn)鼓起，后期泡沫棒回彈也會(huì )造成密封膠起鼓。
? ?4. 風(fēng)力作用
? ?密封膠在施膠過(guò)程中除溫度因素的影響，也會(huì )因風(fēng)荷載過(guò)大造成起鼓現象。我國的大多數城市處于季風(fēng)區，幕墻建筑會(huì )因為外界的風(fēng)壓出現輕微的搖擺晃動(dòng)，導致接縫寬度出現變化。如果在風(fēng)大的時(shí)候施膠，密封膠在未完全固化前會(huì )因板片的位移造成起鼓。尤其在高層建筑施膠過(guò)程中，更容易凸顯這樣的問(wèn)題。
該如何有效的避免密封膠起鼓
? ?1. 注意施工時(shí)的溫度和外界影響
? ?如果由于濕度過(guò)低或溫差、膠縫尺寸等原因導致的膠縫相對變形(絕對變形/膠縫寬度)實(shí)在太大，不管選用什么密封膠仍然起鼓，該怎么辦呢？
? ?1) 在陰天抓緊時(shí)間施工，因為陰天晝夜溫差小，膠縫變形小，不容易發(fā)生起鼓現象。
? ?2) 采用適當的遮陽(yáng)措施，比如用防塵網(wǎng)等遮擋腳手架，使面板不直接暴露于陽(yáng)光曝曬下，降低面板的溫度，減小溫差導致的接縫變形。
? ?3) 選擇合適的時(shí)間打膠。
? ?不同方位的建筑立面適宜的施工時(shí)間
? ?東立面宜待陽(yáng)光轉移到南面時(shí)再施工 ? ? ? ? ?如中午12點(diǎn)以后；
? ?南立面宜待陽(yáng)光轉移到西面時(shí)再施工 ? ? ? ? ?如中午15：30點(diǎn)以后；
? ?西立面宜在太陽(yáng)快下山時(shí)施工 ? ? ? ? ? ? ? ? ? ?如下午16：30以后；
? ?北立面一般不會(huì )被陽(yáng)光照射到，出現起鼓現象的概率很小，施工時(shí)間不受限制。
? ?2. 選擇尺寸合適的泡沫棒，按照標準施工工藝流程打膠
? ?選用質(zhì)量可靠性能優(yōu)異的耐候膠，同時(shí)泡沫棒的直徑應為接縫寬度的120%較為合適?？蛇x擇多種規格的泡沫棒以滿(mǎn)足現場(chǎng)不同寬度接縫的需求，且長(cháng)度應與接縫長(cháng)度保持一致?，F場(chǎng)施膠時(shí)要求工人按照標準的硅酮耐候密封膠施工工藝流程完成打膠，必要時(shí)可向材料廠(chǎng)家咨詢(xún)有關(guān)的施工工藝。
? ?若膠縫較深，建議分兩次打膠！即先打一次凹陷的膠縫，待其固化2~3天，具有彈性后，再在其表面打一層膠。需要注意的是，打第二道膠時(shí)第一道膠表面應保持干凈無(wú)灰塵等污漬，否則兩道膠無(wú)法形成有效粘結。
? ?硅酮耐候密封膠在現場(chǎng)使用出現起鼓的問(wèn)題，與現場(chǎng)施工環(huán)境、工藝等因素有著(zhù)密切聯(lián)系。特別是處于季節交替的施工時(shí)期，應按照萬(wàn)豪密封膠標準施工工藝流程進(jìn)行施工，避免出現起鼓現象。重慶天旗實(shí)業(yè)秉持“以市場(chǎng)為導向、以客戶(hù)為中心、不斷創(chuàng )新、追求卓越”的經(jīng)營(yíng)理念，“一站式銷(xiāo)售，萬(wàn)眾式服務(wù)”，從密封膠選型到施工規范指導，再到后期回訪(fǎng)，天旗人“全情投入每一天、專(zhuān)注做好每件事”，為客戶(hù)提供舒心的購膠、用膠體驗
渝公網(wǎng)安備 50011602500487號
