? 耐候膠開(kāi)裂是一件非常令人頭疼的事，開(kāi)裂后會(huì )引起幕墻漏水，甚至導致內墻發(fā)霉等一系列問(wèn)題，后續處理起來(lái)非常麻煩。

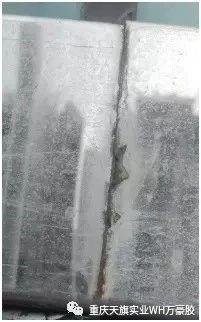

玻璃幕墻密封膠開(kāi)裂?

? 耐候膠雖然在幕墻的成本看屬于輔材，但是作用卻也不可小覷！要想幕墻長(cháng)期不漏水，對于這個(gè)小小輔材還真是馬虎不得呢！

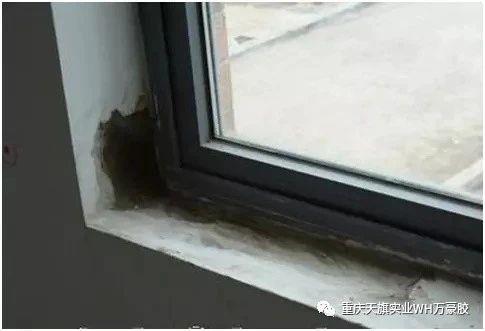

幕墻漏水引起內墻發(fā)霉?

? 那么怎樣才能防止幕墻耐候膠開(kāi)裂呢？我們認為要牢記三件事：設計、選材和施工！

一．設計
a) 寬度
? 設計指的是膠縫的設計，包括膠縫的寬度、厚度以及耐候膠的位移能力。
? 幕墻接縫寬度的設計，除了考慮美觀(guān)、防止板塊硬接觸等方面外，還應考慮接縫變形比例的大小與耐候膠位移能力的匹配。
耐候膠的作用是滿(mǎn)足幕墻接縫的變形，其最重要的技術(shù)指標就是“位移能力”，表示耐候膠能夠承受接縫寬窄變化的能力，一般用分級的方法來(lái)表示，如25級、35級、50級、+100/-50級，25級的意思就是耐候膠能夠承受膠縫寬度在±25%之間變化。
? 如果幕墻接縫變形比例大，而所選擇耐候膠的位移能力不夠，就可能出現耐候膠開(kāi)裂的情況。幕墻接縫的寬度設計，可以參考JGJ102《玻璃幕墻工程技術(shù)規范》條文說(shuō)明第4.3.9條推薦了的公式進(jìn)行計算。
? 此外，耐候膠的膠縫寬度應不小于6mm。
? 在幕墻實(shí)際的施工過(guò)程中，我們經(jīng)常會(huì )遇到一些接縫寬度小于設計寬度的情況，這主要是由于材料加工的尺寸偏差或安裝偏差造成的。這種窄的膠縫最容易出現漏水的情況，因為接縫變形的比例增加了（絕對變形沒(méi)變，實(shí)際接縫變窄），原來(lái)設計適用的耐候膠沒(méi)法滿(mǎn)足更大的變形了。

安裝偏差導致的局部膠縫過(guò)窄

? 條件允許的情況下，選用更高位移能力的耐候膠，這樣可以有效降低幕墻漏水的概率，并且可以延長(cháng)耐候膠的使用壽命，因為耐候膠的實(shí)際變形沒(méi)有達到產(chǎn)品本身性能的極限值。雖然前期投入增加了一些，不過(guò)算起來(lái)，比例真的不大，但后期幕墻維護的費用卻大大降低了！

b) 深度
? 要保證耐候膠不開(kāi)裂，除了膠縫寬度外，深度也非常重要。因為耐候膠的老化通常是從表面到深層發(fā)展的，如果膠縫太薄，就可能會(huì )過(guò)早出現開(kāi)裂的情況

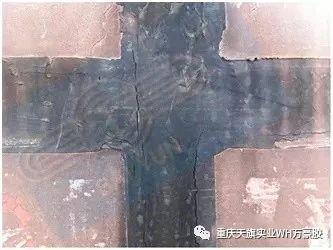

表面出現裂紋，如果厚度太薄，則可能漏水

? 對于耐候膠的深度，我們的建議如下：
? a. 耐候膠的深度應大于6mm；
? b. 耐候膠的深度應不大于寬度；
? c. 嵌填混凝土、砌體或石材接縫，縫寬13mm以下時(shí)，耐候膠的深度取同樣尺寸，縫寬13-25mm時(shí)，深度取縫寬一半；
? d. 對金屬、玻璃等無(wú)孔材料的接縫，縫寬為6.0~13.0mm時(shí)，耐候膠的深度應不少于6.0mm；縫寬大于13.0mm時(shí)，耐候膠的深度應為6.0~13.0mm。

二．選材
? 設計了合理的膠縫，接下來(lái)就是選膠了。選膠主要看兩方面：一是所選耐候膠的位移能力能不能符合設計要求，這從產(chǎn)品包裝就可以看得出來(lái)；二是看所選耐候膠能不能達到其標稱(chēng)的位移能力，有沒(méi)有以次充好，這就要送到第三方檢測機構檢驗了，不過(guò)對于價(jià)格明顯偏低的產(chǎn)品，也可以用我們昨天推薦的方法鑒定一下有沒(méi)有充油。
? 此外，對于石材幕墻，一定要選用專(zhuān)門(mén)的石材密封膠或防污染耐候密封膠，防止膠對石材造成污染。

三．施工
? 設計合理的膠縫，選擇合適的耐候膠之后，當然還要做好施工。密封膠對于建筑來(lái)說(shuō)，實(shí)際上是個(gè)“半成品”，只有讓它在合適的位置、形成合適的形狀（寬度、厚度）和外觀(guān)、固化良好、對基材粘結牢靠，它才能最終發(fā)揮其應有的作用。而這些都要靠施工過(guò)程來(lái)實(shí)現！施工過(guò)程的好壞直接影響著(zhù)最終幕墻是否漏水！
? 為確保膠與實(shí)際工程使用的材料能夠粘得好，在大規模施工之前應進(jìn)行粘接性試驗以確保耐候膠與材料粘接良好。
? 施工過(guò)程中，還應有質(zhì)量控制措施，定期對已固化的密封膠進(jìn)行現場(chǎng)手拉剝離粘結性測試，檢查膠的外觀(guān)、固化和粘結情況，確保施工質(zhì)量。

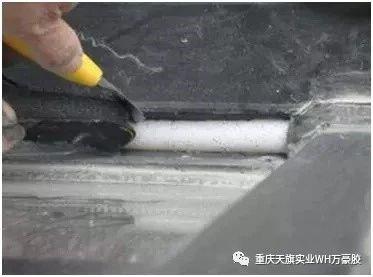

現場(chǎng)手拉剝離試驗
