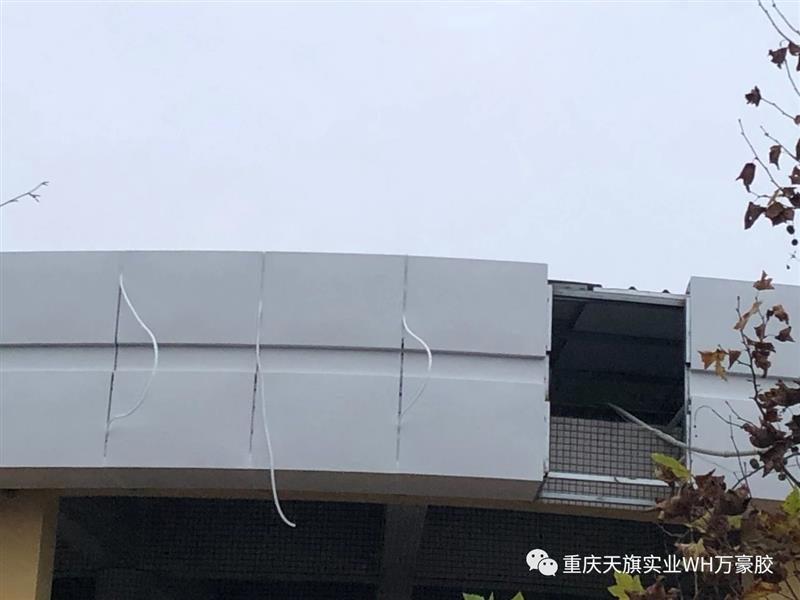

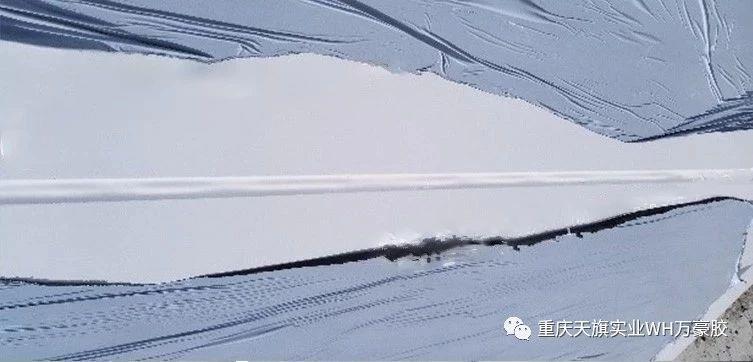

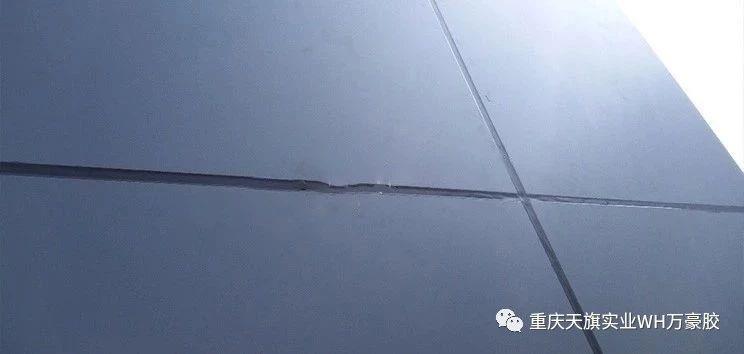

? ? 在幕墻施工過(guò)程中，我們會(huì )發(fā)現幕墻的膠縫不平整、凸出、凹陷、不規則的現象發(fā)生。這類(lèi)現象在行業(yè)內稱(chēng)為“起鼓”現象。特別是當今的鋁單板幕墻上，這類(lèi)現象較為普遍。

為什么會(huì )出現起鼓現象？

? ? 由于硅酮密封膠自身的反應機理，環(huán)境的濕度和溫度是影響其固化速度的重要因素。在固化過(guò)程中，無(wú)法抵抗接縫發(fā)生的較大變形（幕墻面板因溫差熱脹冷縮引起的）最終導致膠縫不平整為主要原因。當然還有其他因素可能造成此現象，我們總結為以下幾點(diǎn)：

1.溫差過(guò)大

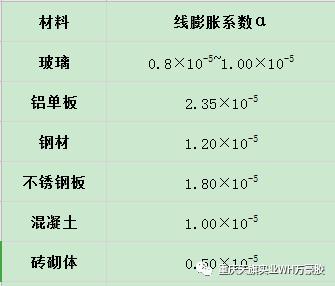

表1 不同建筑材料的線(xiàn)膨脹系數α（1/°C）

耐候密封膠接口設計Mt：

熱膨脹引起的位移（Mt）=熱膨脹系數×溫度變化×材料的長(cháng)度

備注：年溫度變化一般參考取值80℃

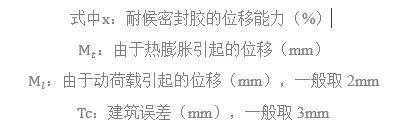

接口計算公式：

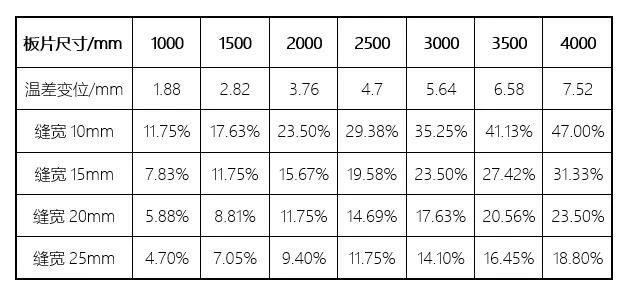

表2 不同尺寸板片膠縫寬度在溫差時(shí)的變化幅度值

備注：選擇溫差變化幅度為50℃時(shí)計算的數據

? ? 從表格可以看出，相同溫度變化條件下，當板片尺寸越大時(shí)，板片接縫的變化值越大；相同板片尺寸時(shí)，選擇的接縫寬度越大時(shí)，接縫承受的變化幅度越小。針對金屬板面容易起鼓的問(wèn)題，膠縫設計寬度一定時(shí)，板片尺寸越大越容易出現起鼓問(wèn)題；相同板片尺寸時(shí)，選擇寬度相對較大時(shí)，可以一定程度降低起鼓的現象。

2.?環(huán)境溫度濕度

? ? 單組分建筑用硅酮耐候密封膠固化是與空氣中的水分發(fā)生反應才能固化，故環(huán)境的溫度和濕度對其固化速度均有一定影響。一般來(lái)講，溫度濕度越高，反應固化速度越快。

? ? 溫度濕度較低時(shí)，固化反應速度較慢，容易出現膠縫“起鼓”現象，推薦的最佳施工條件為：環(huán)境溫度在6 ℃~40 ℃，相對濕度40%~80%，在下雨、下雪天氣情況下不能施工打膠。

? ? 根據經(jīng)驗，“起鼓”現象一般比較容易發(fā)生在我國北方地區的春季和秋季，追其原因為：

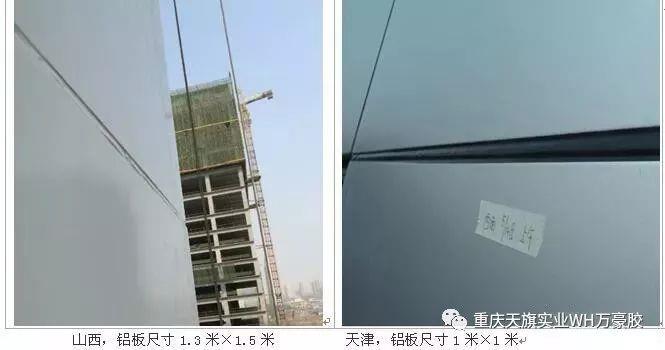

? ? 我國北方地區（如西北、河南、山東、北京、河北、東北、內蒙等地）的春季和秋季，空氣相對濕度較低(濕度長(cháng)期徘徊在30%RH左右)，在春秋季節早晚溫差大，白天溫度可能在20 ℃左右（這時(shí)如果天氣晴好，被太陽(yáng)照射的鋁板溫度可達60~70 ℃），而夜晚的溫度卻只有幾攝氏度，因此幕墻膠縫出現起鼓的情況比較常見(jiàn)，尤其是材料線(xiàn)脹系數較大、隨溫度變形明顯的鋁板幕墻。

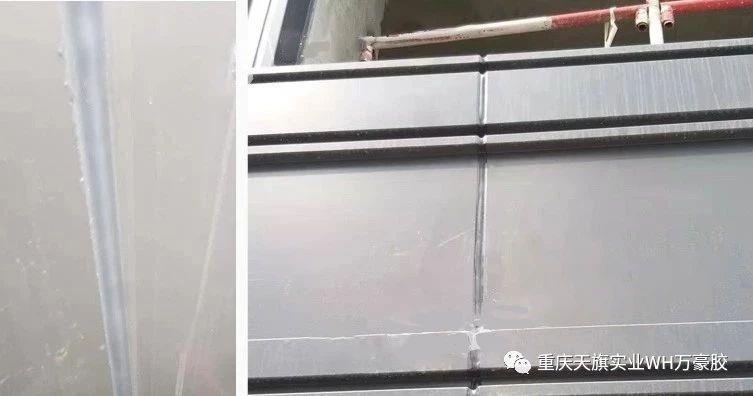

3. 施工不當

? ? 由于施工前需要在膠縫處墊入泡沫棒以避免三面粘結，泡沫條棒在施膠前沒(méi)有按平，稍微有一點(diǎn)鼓起，后期泡沫棒回彈也會(huì )造成密封膠起鼓。

? ? 同時(shí)不能采用低密度的泡沫棒，必須使用符合相關(guān)規范的開(kāi)口式泡沫棒；在塞泡沫棒之前，要確保膠縫干燥；膠縫及基材濕度較大，有雨水以及施膠的厚度不夠、太薄或施膠厚度不均勻，均容易造成起鼓。不同基材接縫施膠時(shí)，若是在膠體沒(méi)有固化完全前移動(dòng)造成的位移也會(huì )導致密封膠起鼓。

4. 風(fēng)力作用

? ? 密封膠在施膠過(guò)程中除溫度因素的影響，也會(huì )因風(fēng)荷載過(guò)大造成起鼓現象。我國的大多數城市處于季風(fēng)區，幕墻建筑會(huì )因為外界的風(fēng)壓出現輕微的搖擺晃動(dòng)，導致接縫寬度出現變化。如果在風(fēng)大的時(shí)候施膠，密封膠在未完全固化前會(huì )因板片的位移造成起鼓。尤其在高層建筑施膠過(guò)程中，更容易凸顯這樣的問(wèn)題。

那么我們該如何有效的避免密封膠起鼓或減輕起鼓的施工方法？

1. 注意施工時(shí)的溫度和外界影響

? ? 1) 在陰天抓緊時(shí)間施工，因為陰天晝夜溫差小，膠縫變形小，不容易發(fā)生起鼓現象。

? ? 2) 采用適當的遮陽(yáng)措施，比如用防塵網(wǎng)等遮擋腳手架，使面板不直接暴露于陽(yáng)光曝曬下，降低面板的溫度，減小溫差導致的接縫變形。

? ? 3) 選擇合適的時(shí)間打膠。在版面溫差小，接縫變形小的情況下施工。

3. 選擇尺寸合適的泡沫棒并合理填充

? ? 選用質(zhì)量可靠性能優(yōu)異的耐候膠，同時(shí)泡沫棒的直徑應為接縫寬度的120%較為合適。泡沫條應選用開(kāi)孔式的合格泡沫條，并保持干燥，不能是潮濕的泡沫條，潮濕的泡沫條在膠的固化過(guò)程中釋放水蒸氣，容易讓膠起鼓氣泡，泡沫條背后應可通風(fēng)出氣，有利于膠的深度固化；可選擇多種規格的泡沫棒以滿(mǎn)足現場(chǎng)不同寬度接縫的需求，且長(cháng)度應與接縫長(cháng)度保持一致。泡沫條填充時(shí)應與鋁板平面保持均勻的施膠深度，查看泡沫條是否會(huì )起拱或滑落，兩邊并貼好標準的美紋紙；現場(chǎng)施膠時(shí)要求工人按照標準的硅酮耐候密封膠施工工藝流程完成打膠，必要時(shí)可向材料廠(chǎng)家咨詢(xún)有關(guān)的施工工藝。

4.按照標準施工工藝流程打膠

? ? 填好泡沫條后，應按設計要求施工打膠厚度，一般幕墻建議在6-8mm；若膠縫較深、設計版面過(guò)大，這種變形系數比較大，建議分兩次打膠！即先打一次凹陷的膠縫，待其固化2~3天，具有彈性后，再在其表面打一層膠。需要注意的是，打第二道膠時(shí)第一道膠表面應保持干凈無(wú)灰塵等污漬，否則兩道膠無(wú)法形成有效粘結。在施工過(guò)程中，必須膠填實(shí)，讓膠充分接觸兩邊粘結物；施膠后，采用合適的工具和力度刮平膠面，防止在刮膠時(shí)的擠壓讓泡沫條變形起拱，造成固化中的膠面起鼓；如施膠后任有小部分起鼓情況，可用刀片修整，用膠刮平。

如果是按照正規工藝施工，滿(mǎn)足了清潔要求，膠厚度要求，及相容性，任有小部分起鼓現象，他不會(huì )影響質(zhì)量問(wèn)題。

5.如何正確選擇密封膠

? ? 建筑接縫密封膠按位移能力不同可分為7.5級、12.5級、20級、25級、35級、50級。級別越高，則密封膠的彈性越好，其承受接縫位移形變的能力越強。相對來(lái)說(shuō)移位能力級別高的，在整個(gè)工程的服務(wù)期內，受熱脹冷縮的性能就更好些；還應選擇相應適中固化速度的膠，太快或太慢都不利于膠的使用效果。建議選用位移能力35級或50級的產(chǎn)品，如萬(wàn)豪750中性硅酮耐候膠、萬(wàn)豪740中性硅酮耐候密封膠，使用高品質(zhì)耐候膠能夠避免部分起鼓、起泡問(wèn)題。如果發(fā)生了起鼓現象，并不是特別嚴重，膠的厚度、寬度等達到設計標準，它的起鼓現象不會(huì )影響質(zhì)量，也不會(huì )影響水密性、氣密性等，適當的修補就可以了。

結語(yǔ)

? ? 硅酮耐候密封膠在現場(chǎng)使用出現起鼓是行業(yè)都會(huì )存在的問(wèn)題，與現場(chǎng)施工環(huán)境、工藝等因素有著(zhù)密切聯(lián)系。特別是處于季節交替的施工時(shí)期，應按照萬(wàn)豪密封膠標準施工工藝流程進(jìn)行施工，同時(shí)我們可以提供技術(shù)指導，避免出現起鼓現象。重慶天旗實(shí)業(yè)秉持“以市場(chǎng)為導向、以客戶(hù)為中心、不斷創(chuàng )新、追求卓越”的經(jīng)營(yíng)理念，“一站式銷(xiāo)售，萬(wàn)眾式服務(wù)”，從密封膠選型到施工規范指導，再到后期回訪(fǎng)，天旗人“全情投入每一天、專(zhuān)注做好每件事”，為客戶(hù)提供舒心的購膠、用膠體驗。
